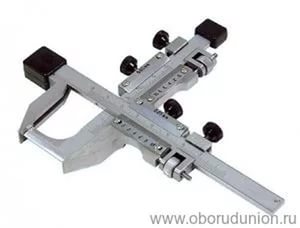

Штангензубомер ШЗ-18

Штангензубомер с нониусом ШЗН–18


Предназначены для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11-й и 12-й степеней точности ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» по постоянной хорде или по хорде делительной окружности.
В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка.
На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке.
Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты.
